Акведук для фонтанов Летнего сада

Акведук для фонтанов Летнего сада

Летний сад, 6 - р. Фонтанка, 14х - р. Мойка, 16
Утраченное сооружение

арх. Растрелли Франческо-Бартоломео, стиль барокко
1740-1745 -
1781 г. - разобран

  Летний сад  (первоначальный)

  Летний сад  (пейзажный)

  Летний сад  (регулярный и современный)

Акведук в Летнем саду одновременно служил пешеходным мостом через Фонтанку и Мойку.

Акведуком (от лат. aqua - вода и duco - веду) называют часть водовода в виде моста над оврагом, рекой или дорогой. Достаточные по ширине акведуки могли использоваться судами (водный мост). Акведук аналогичен виадуку, но предназначен для переноса воды вместо проезда транспорта.

“Службы дворца были расположены на другом берегу Фонтанки, и к ним на месте нынешнего Пантелеймоновского моста вел акведук для фонтанов Летнего сада с проходом наверху. Этот акведук был украшен пышною лепкою, и даже линии арок были вырезными. В результате получился удивительно эффектный вид по Фонтанке вверх от Прачешного моста."                                                         Петербург. Художественно-исторический очерк и обзор художественного богатства столицы.

Составил В. Курбатов. 1913 г. (Эпоха Императрицы Елисаветы. Эпоха Растрелли).

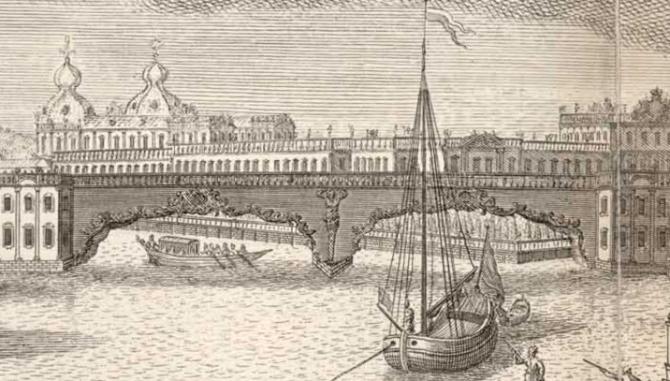

Гравюра Г.А. Качалова по рис. М.И. Махаева "Проспект по реке Фонтанке от Грота и Запасного дворца на полдень"  (Эрмитаж, инв. № ЭРГ-31451)

Гравюра А. Грекова по рис. М.И. Махаева "Вид летней резиденции императрицы Елизаветы Петровны" (Эрмитаж, инв. № ЭРГ-31453)

* - "На известной картине А.А. Грекова «Летний дворец Елизаветы Петровны со стороны Фонтанки» хорошо видны центральный цепной мост, а на заднем плане Картинная галерея. На картине нет акведука и башни на левом берегу Мойки. Но обратим внимание: показан уголок второй водовзводной башни, что стояла напротив нее в Летнем саду. На башне, на огороженной балюстрадой смотровой площадке некий господин любуется видом роскошного дворца. Художник не погрешил против истины. Как установил А.Л. Пунин, в 1748 г. акведук через Фонтанку по проекту Ф.-Б. Растрелли перенесли на несколько десятков метров выше по течению Фонтанки и установили напротив башни в Летнем саду. Акведук через Мойку и водовзводную башню на ее левом берегу снесли, чтобы очистить место перед новым Летним дворцом." (В. Коренцвит. Летний сад Петра Великого...)

** - А.Л. Пунин в Повести о ленинградских мостах (Л., 1971, с. 17) писал, что это пешеходный мост через Мойку, соединявший Летний дворец Императрицы Елизаветы с Летним садом. Похоже, он ошибся в подписи к рисунку. Мост выглядит почти так же, как акведук на виде Фонтанки по рисунку Махаева. Даже круглые окошки над арками, кажется, есть; нет только квадратных окошек. Проект мог быть немного изменен; но может быть, и изменений не было - просто это противоположный фасад акведука. (добавил S.P.)

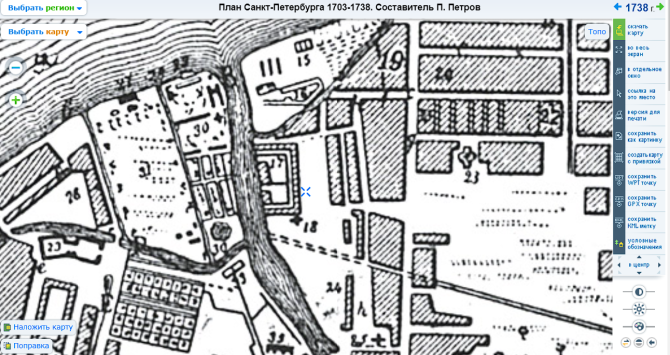

Из приведённых ниже карт видно, что положение акведука около Мойки менялось минимум три раза.

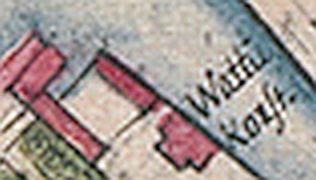

1721 г. - Топографический план СПб (план К.Ф.Койета)

 https://upload.wikimedia.org/wikipedia/commons/4/4d/Топографический_план_Санкт-Петербурга_(план_К._Ф._Койета),_1721.jpg

1725 г. - Санкт-Петербург в 1725 г. Историческая реконструкция из "Энциклопедического словаря Эфрона".

литография А. Ильина. Карта входит в группу из 4-х карт - исторических реконструкций Санкт-Петербурга 1705, 1725, 1799 и 1849 гг, опубликованных в Энциклопедическом словаре Эфрона. (источник)

Высказываю предположение, что первоначально водовод был сделан для привода водяных колёс механизмов на Партикулярной верфи. На карте 1753 г. правее верфи виден сохранившийся последний участок этой системы.

1737 г. - План Императорского столичного города Санкт-Петербурга, сочиненный в 1737 г. Автор - Унферцахт Г.И.                            Гравюра на меди. Издан в 1741 г.

в составе альбома: «Палаты Санкт-Петербургской Императорской Академии. Наук, Библиотеки и Кунсткамеры» -СПб., Акад. Наук, 1741.

        68. Водопровод к фонтанам в Императорском саду (перевод с немецкого).

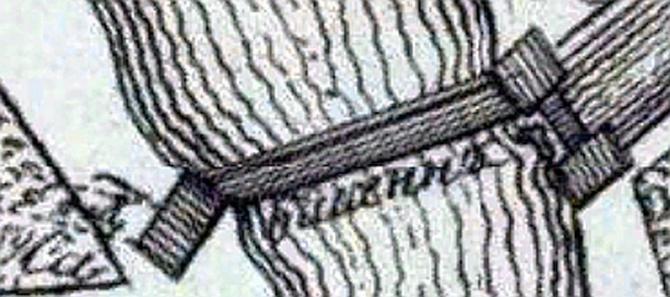

1753 г. - План Столичного города Санкт-Петербурга с изображением знатнейших онаго проспектов, изданный трудами                  Императорской  Академии   наук и  художеств. Издан к 50-летию основания города в 1753 г. «для славы и

          чести Российской Империи» и дополнен двенадцатью видами города. Составлен в Географическом департаменте

          Академии наук под наблюдением адъюнкта И.Ф. Трускотта.

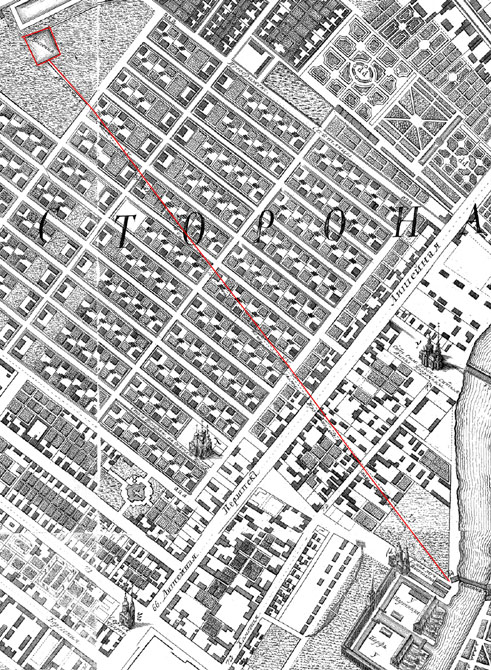

Надпись по всей длине трубы: «Железные трубы и бассейны, которыми проводится вода к фонтанам в Летний сад.»

1765-68 гг. - следует из надписи на франц. яз. (Аксонометрический план Санкт-Петербурга 1765-1773 гг. Приложение.

Под научн. ред. В.С. Соболева. СПб: Крига, 2003. с.89, добавил Anchurian, примечание 24 Февраля 2013, 20:18)

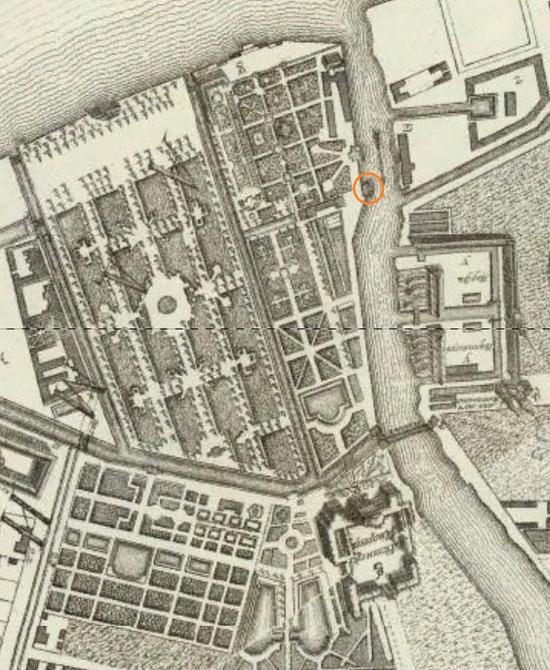

1776 г. - Новой план столичного города и крепости Санкт-Петербурга. Оригинальный  чертеж  сего  находится  в  архиве                главной полиции. Гравер Х.М. Рот.

«Это третий план города, составленный на основании топографической съемки (первые два - 1737 г. и 1753 г.). План составлен в связи с работой «Комиссии каменного строения Санкт-Петербурга и Москвы», учрежденной Екатериной II в 1763 г. Проектные планы составлялись под руководством Алексея Квасова - главного архитектора Комиссии. Данный план является уменьшенной перегравировкой генеральных проектных планов. В его основу легли планы, составленные П.А. де Сент-Илером в 1765-1773 гг. на основании крупномасштабных съемок Петербурга.» (источник)

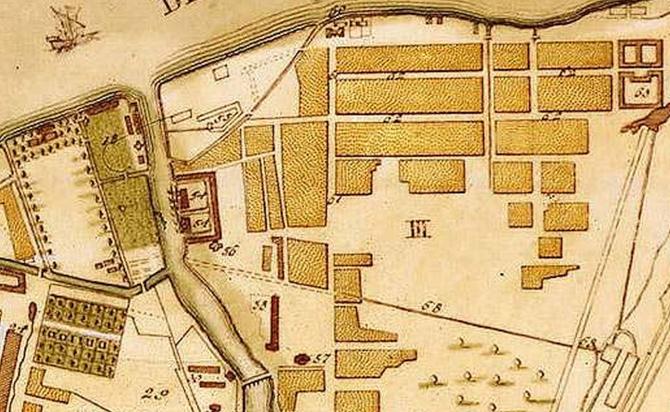

На основании этой карты можно сделать вывод о том, что акведук был перестроен после 1753 г.

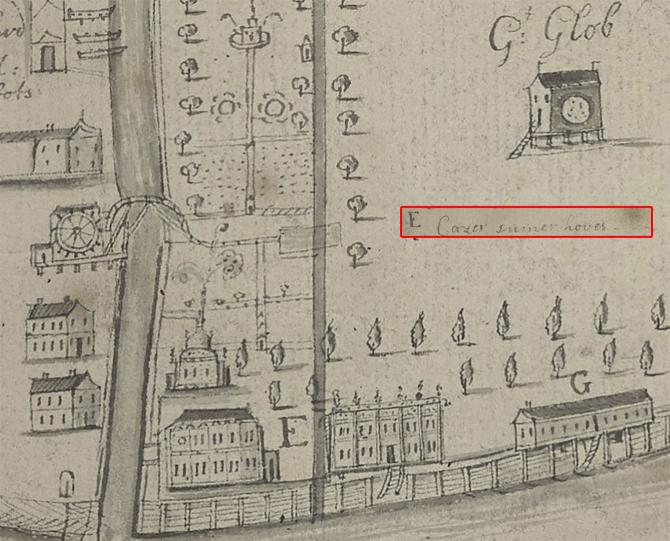

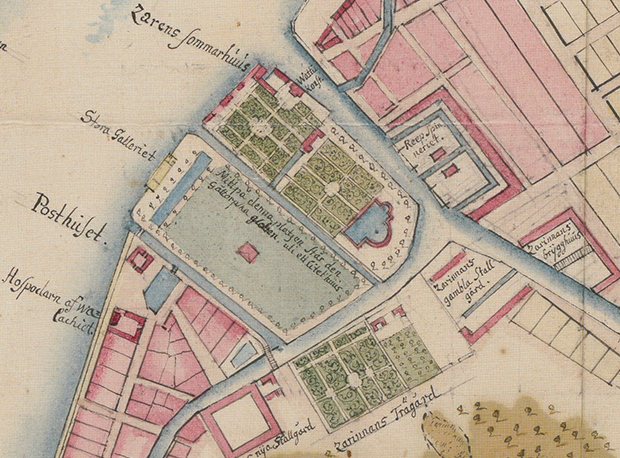

1721–24 - Летний сад и Летний дворец Петра I. Фрагмент плана Санкт-Петербурга 1721–1724 гг.

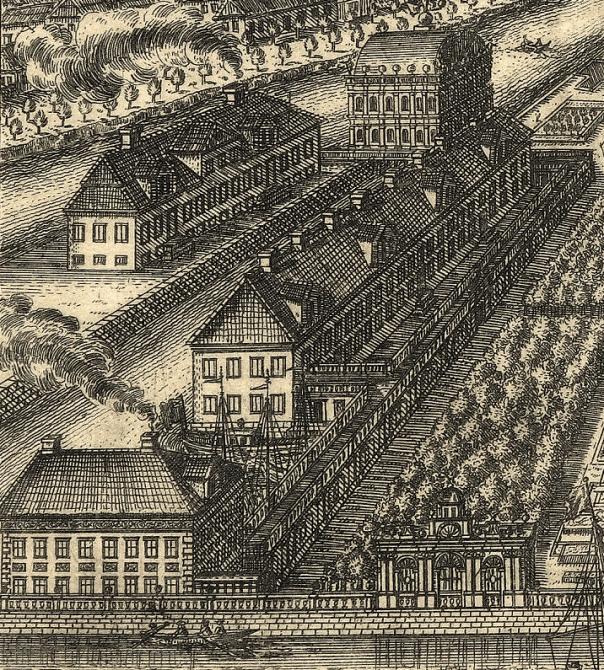

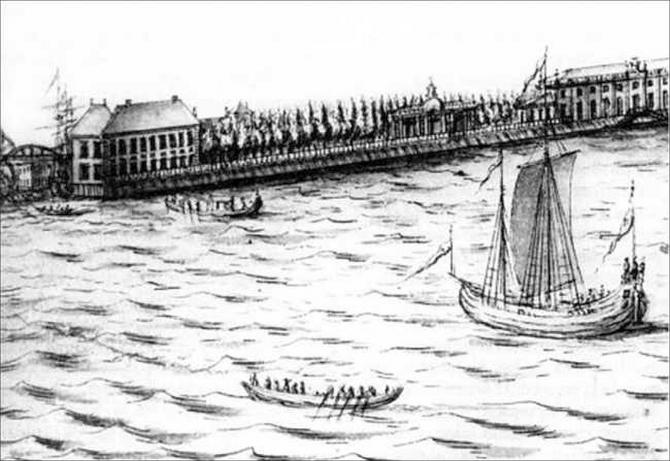

                 "The E S E Prospective of St Peterbourg The Goulff of Fienland with Part of the River Neva".

                 Фрагмент карты из библиотеки Йельского университета.

Андрей Епатко - Тайны прошлого. Занимательные очерки петербургского историка. От Петра I до наших дней. Центрполиграф. 2013

Рассмотрим историю создания водоподводящей системы.

Пётр I не мыслил своего сада без фонтанов. В 1705 г. царь приказал архитектору Угрюмову приготовить сваи и колёса для механизма, который бы проводил к ним воду из Безымянного Ерика (Фонтанки). Первые в России фонтаны начали устанавливать в Летнем саду на следующий год. При подачи воды из Фонтанки струи фонтанов получались слишком малыми и Пётр I искал способы их увеличить.
В июне 1706 г. Петр I велел Угрюмову: "Всё строение с сего берегу снесть и дворы на другую сторону малой речки".

В Англии в 1717 г. Пётр I купил изобретённый Томасом Севери «огневой двигатель», предназначенный для откачивания воды из шахт, для снабжения водой около 50 фонтанов Летнего сада. Руководивший изготовлением и установкой Жан Теофиль Дезагулье писал: «Начиная с 1717 или 1718 года, я построил семь усовершенствованных огневых двигателей. Первый — для покойного Царя Петра Первого, для его сада в Петербурге» (фото).

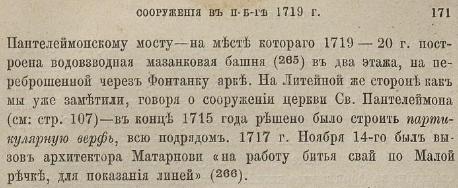

В феврале 1719 г. обер-комиссар Канцелярии городовых дел князь А.М. Черкасский приказал близ Летнего дому Его царского величества за Фонтанкой построить на сваях мазанку по чертежу архитектора Андрея Трезини, в которой машина будет лошадьми подымать воду, Для этого в июне 1719 г. были куплены пять лошадей. Но обеспечить должного напора воды этот механизм тоже не смог.

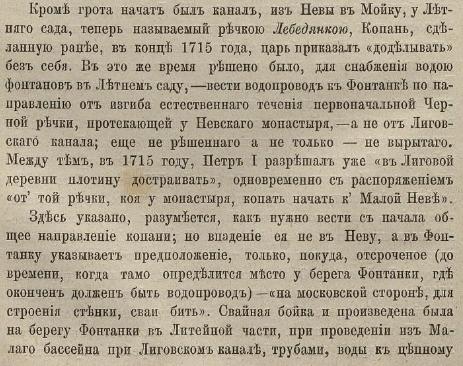

В 1719-20 гг. из Невы наискозь в Фонтанку (перед Дворцом Петра I) был прокопан канал (Косой Дементьевский) для подачи воды к водовзводному колёсу, от которого по акведуку через Фонтанку вода текла к фонтанам. Канал изображен на плане К.Ф.Койета. Акведук мешал парусным Ея императорского величества и прочим судам с мачтами проходить для починки на Партикулярную верфь и его разобрали в 1727 г.

Надо полагать, что на плане изображено водовзводное колёсо с акведуком, который построил Харман ван Болес.

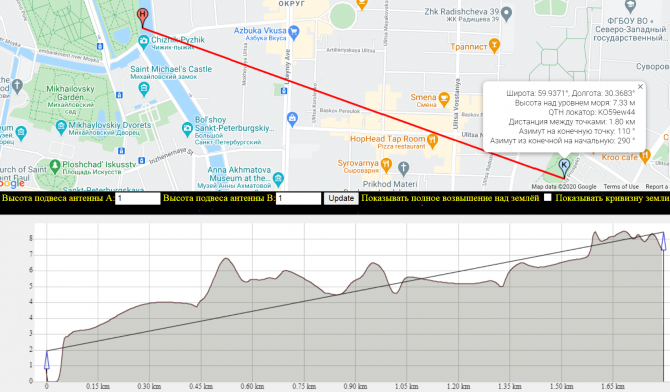

В начале 1720-х гг. началось строительство канала от Дудергофского озера, находящегося на 70 м выше уровня Финского залива, к Летнему саду. От озера по реке Дудергофке вода доходила до рукотворного Лигова канала, прокопанного по реке Лиге, далее текла до накопительных бассейнов (позднее там проложили Бассейную ул., ныне Некрасова) и по железным трубам, проложенным под землёй, она подавалась к водовзводным башням.
Акведук через Фонтанку соорудили ближе к Мойке, чтобы не мешать парусным судам подходить к Партикулярной верфи.
Чертёж водовзводных башен для этих целей в 1723 году создал инженер Герман ван Болес. В 1725 г. ван Болес внёс в проект акведука через Фонтанку изменение. Для большей прочности при изрядной ширине реки он стал не одно- а двухпролётным. Водовзводные башни оборудовались на протяжении ещё трёх строительных сезонов.

Получается, что первый водопопровод в Санкт-Петербурге начал действовать в 1728 г.
Мешавший Партикулярной верфи акведук был разобран в 1727 г.
Старые водовзводные башни перестроил в начале 1740-х гг. Ф.-Б. Растрелли, придав сооружениям вид изяшных павильонов, украшенных барочным декором.
Наводнение 10 сентября 1777 г. разрушило фонтанную систему Летнего сада. В процессе реконструкции фонтаны было решено не восстанавливать. Овальный пруд и поперечный канал были засыпаны. Акведук через Фонтанку разобрали в 1781 г.

В 1823 г. на этом месте начали строить Пантелеймоновский цепной мост.

Основой для создания публикации послужил материал Александра Чернега

и публикация "Летний сад (первоначальный)".
