Мост и павильон управления Каменноостровским мостом

фото Риэлтор, 07.2020

Мост и павильон управления Каменноостровским мостом

Академика Павлова ул., 13Б
Каменноостровский пр., 75х
Малая Невка р., 5

Мост
1955 - инж- ры Тюхтин В. А. и Арчаков Н. В.
Павильон управления

1955




Мост перекинут через протоку реки Малая Невка для прохода к павильону управления разводным пролётом Каменноостровского моста при входе в Лопухинский сад со стороны Каменноостровского проспекта.

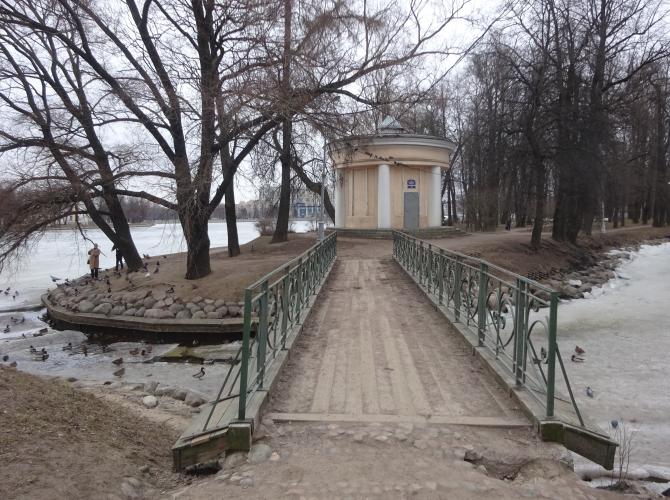

Длина моста 15,6 метров, ширина 3,3 метра. Пролетное строение моста состоит из металлических двутавровых балок. Устои на деревянных сваях с заборными стенками. Покрытие на мосту дощатое по деревянным поперечинам. Перила металлические сварные с художественным узором паркового типа.



Ранее на этом месте был балочный арочный мост ( фото 1918 г. и фото 1920-25 гг.).

Из сравнения карт 1804 и 1828 гг. видно, что при планировке сада были созданы остров с протокой и паромная переправа, расположенная напротив усадьбы. Мост на карте 1913 г. не нарисован.

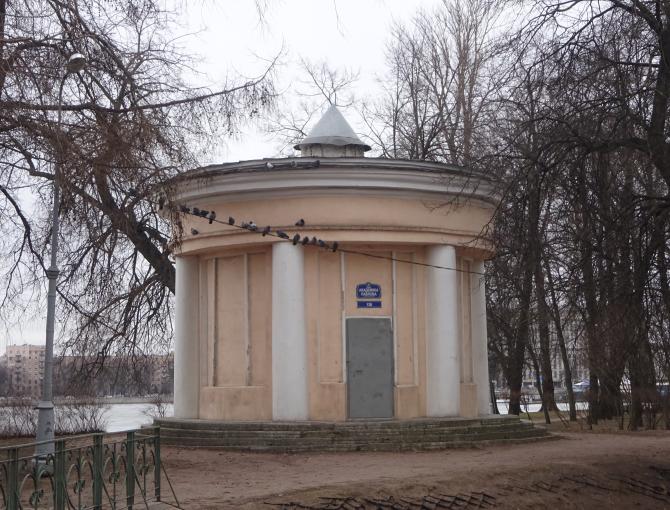

Павильон был сооружен в Лопухинском саду в 1955 г. одновременно со строительством нового Каменноостровского моста и предназначен для наблюдения за мостом и обслуживания его разводного пролета.


Первоначально павильон был с окнами, но позднее их заложили, оставив только вертикальные полукруглые части деревянного переплёта (фото).
Аналогичный павильон управления разводным пролётом был сооружён для Ушаковского моста, позднее переделанный в часовню.

С 2008 г. перестал использоваться по назначению. Управление мостом производится из диспетчерского центра, расположенного в здании «Мостотреста», откуда проведены линии волоконнооптической связи с разводными мостами и транспортными тоннелями Петербурга.


В 1967 г. мостик отремонтировали с сохранением существующей конструкции.
В 1970 г. из-за разлива протоки на правом берегу удлинили пролетное строение с помощью деревянного прогона.
В 1994 г. был произведен ремонт переправы с наращиванием заборной стенки монолитным бетоном.

 (на основе материалов Мостотреста)

  • фото

    Вид дачи П.В. Лопухина на Аптекарском
    острове, 1823 г. Н.Г. Чернецов

  • фото

    План Лопухинского
    сада в 1828 г.

  • фото

    Карта 1913 г.

  • фото

    1918 г., 8-я мин. фильма «Уплотнение»
    * - см. ниже

  • фото

    Мост через канал в Лопухинском
    саду, 1920-25 гг.
    ** - см. ниже

  • фото

    1920-25 гг., часть фото
    ** - см. ниже

  • фото

    с сайта Мостотреста
    *** - см. ниже

  • фото

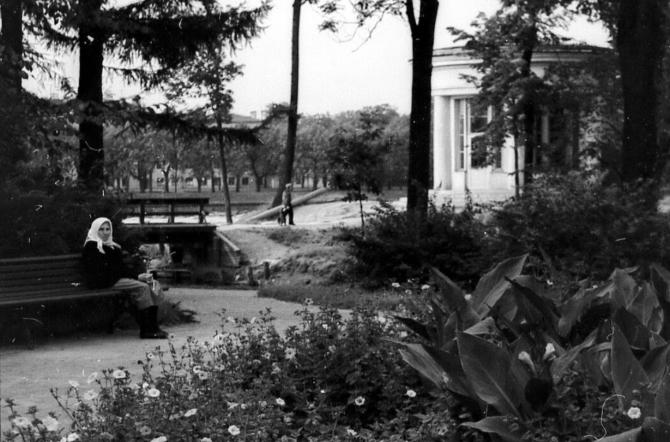

    1955-1963 гг
    pastvu.com

  • фото

    1955-1963 гг. Вид с острова. Слева
    видно окончание решётки сада.

  • фото

    1970-79 гг.
    Решётка сада с другой стороны.

  • фото

    с сайта Мостотреста

*   - первый игровой агитфильм «Уплотнение», снятый на «Ленфильме» по сценарию Анатолия Луначарского

       (см. forum.citywalls.ru/post.php?id=63092).

**  - Группа людей перед ныне несуществующим мостиком через канал, который связывал Большую Невку с прудом               перед дачей Громова. (Владимир Марков "Петербургская сторона. История Петроградского района на старых                   фотографиях, документах и почтовых карточках" 2016, с.132.)

*** - фото 4 сделано, вероятнее всего, сразу после строительства моста. В левом нижнем углу видно бревно с заградительной сеткой, перекрывающее вход в протоку.

  • фото

    1989 г.

  • фото

    1994 г - решётка сада не доходит
    до Каменноостровского моста

  • фото

    1994 г.
    Павильон с окнами

  • фото

    1994 г.
    Павильон с окнами

  • фото

    Фото - Vladimir-2013, 09.2015.

  • фото

    Фото - Vladimir-2013, 03.2018.

  • фото

    Фото - Vladimir-2013, 09.2015.

  • фото

    Фото - Vladimir-2013, 11.2016

  • фото

    Вид с Каменноостровского моста
    Фото - Риэлтор, 07.2020

  • фото
  • фото
  • фото

    Дерево спустя 100 лет
    * - см. ниже

  • фото

    Заложенный деревянный
    переплёт окна

  • фото

    ** - см. ниже

  • фото

    Вид с Каменноостровского
    моста

  • фото

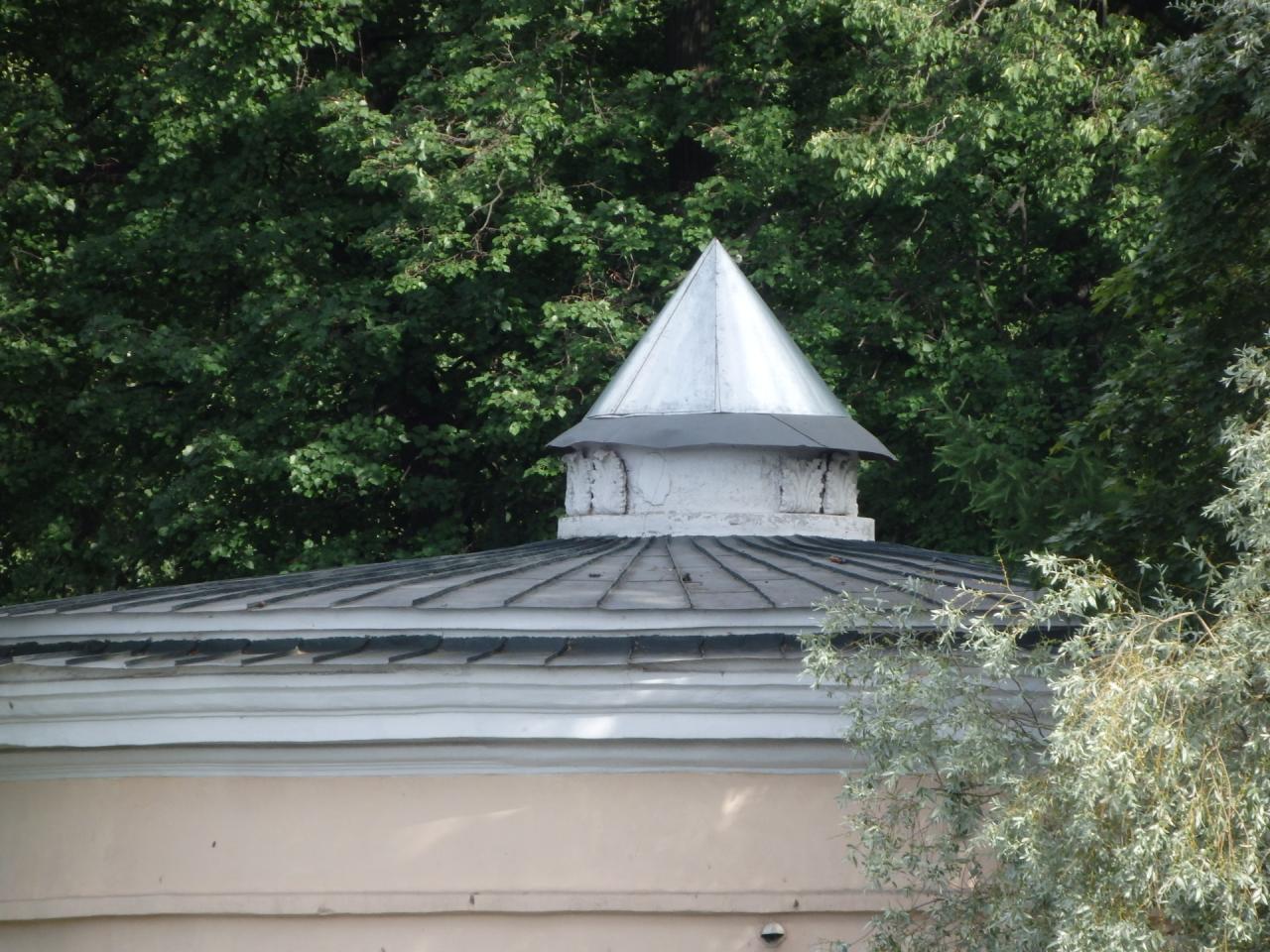

    Барельефы на
    башеньке крыши
    Фото - Риэлтор, 07.2020.

  • фото

    Вид на павильон и протоку
    Фото - Риэлтор, 07.2020.

* - точка съёмки примерно совпадает с фото 1920 года,

** - ступенчатый цилиндрический цоколь обеспечивает необходимую высоту для обзора моста
