Мост и павильон управления Каменноостровским мостом

фото Риэлтор, 07.2020

Мост и павильон управления Каменноостровским мостом

Академика Павлова ул., 13Б
Каменноостровский пр., 75х
Малая Невка р., 5

Мост
1955 - инж- ры Тюхтин В. А. и Арчаков Н. В.
Павильон управления

1955




Мост перекинут через протоку реки Малая Невка для прохода к павильону управления разводным пролётом Каменноостровского моста при входе в Лопухинский сад со стороны Каменноостровского проспекта.
Длина моста 15,6 метров, ширина 3,3 метра. Пролетное строение моста состоит из металлических двутавровых балок. Устои на деревянных сваях с заборными стенками. Покрытие на мосту дощатое по деревянным поперечинам. Перила металлические сварные с художественным узором паркового типа.



Ранее на этом месте был балочный арочный мост ( фото 1918 г. и фото 1920-25 гг.).

Из сравнения карт 1804 и 1828 гг. видно, что при планировке сада были созданы остров с протокой и паромная переправа, расположенная напротив усадьбы. Мост на карте 1913 г. не нарисован.



Павильон был сооружен в Лопухинском саду в 1955 г. одновременно со строительством нового Каменноостровского моста и предназначен для наблюдения за мостом и обслуживания его разводного пролета.


Первоначально павильон был с окнами, но позднее их заложили, оставив только вертикальные полукруглые части деревянного переплёта (фото).
Аналогичный павильон управления разводным пролётом был сооружён для Ушаковского моста, позднее переделанный в часовню.

С 2008 г. перестал использоваться по назначению. Управление мостом производится из диспетчерского центра, расположенного в здании «Мостотреста», откуда проведены линии волоконнооптической связи с разводными мостами и транспортными тоннелями Петербурга.


В 1967 г. мостик отремонтировали с сохранением существующей конструкции.
В 1970 г. из-за разлива протоки на правом берегу удлинили пролетное строение с помощью деревянного прогона.
В 1994 г. был произведен ремонт переправы с наращиванием заборной стенки монолитным бетоном.

 (на основе материалов Мостотреста)

  • фото

    Вид дачи П.В. Лопухина на Аптекарском
    острове, 1823 г. Н.Г. Чернецов

  • фото

    План Лопухинского
    сада в 1828 г.

  • фото

    Карта 1913 г.

  • фото

    1918 г., 8-я мин. фильма «Уплотнение»
    * - см. ниже

  • фото

    Мост через канал в Лопухинском
    саду, 1920-25 гг.
    ** - см. ниже

  • фото

    1920-25 гг., часть фото
    ** - см. ниже

  • фото

    с сайта Мостотреста
    *** - см. ниже

  • фото

    1955-1963 гг
    pastvu.com

  • фото

    1955-1963 гг. Вид с острова. Слева
    видно окончание решётки сада.

  • фото

    1970-79 гг.
    Решётка сада с другой стороны.

  • фото

    с сайта Мостотреста

*   - первый игровой агитфильм «Уплотнение», снятый на «Ленфильме» по сценарию Анатолия Луначарского

       (см. forum.citywalls.ru/post.php?id=63092).

**  - Группа людей перед ныне несуществующим мостиком через канал, который связывал Большую Невку с прудом               перед дачей Громова. (Владимир Марков "Петербургская сторона. История Петроградского района на старых                   фотографиях, документах и почтовых карточках" 2016, с.132.)

*** - фото 4 сделано, вероятнее всего, сразу после строительства моста. В левом нижнем углу видно бревно с заградительной сеткой, перекрывающее вход в протоку.

  • фото

    1989 г.

  • фото

    1994 г - решётка сада не доходит
    до Каменноостровского моста

  • фото

    1994 г.
    Павильон с окнами

  • фото

    1994 г.
    Павильон с окнами

  • фото

    Фото - Vladimir-2013, 09.2015.

  • фото

    Фото - Vladimir-2013, 03.2018.

  • фото

    Фото - Vladimir-2013, 09.2015.

  • фото

    Фото - Vladimir-2013, 11.2016

  • фото

    Вид с Каменноостровского моста
    Фото - Риэлтор, 07.2020

  • фото
  • фото
  • фото

    Дерево спустя 100 лет
    * - см. ниже

  • фото

    Заложенный деревянный
    переплёт окна

  • фото

    ** - см. ниже

  • фото

    Вид с Каменноостровского
    моста

  • фото

    Барельефы на
    башеньке крыши
    Фото - Риэлтор, 07.2020.

  • фото

    Вид на павильон и протоку
    Фото - Риэлтор, 07.2020.

* - точка съёмки примерно совпадает с фото 1920 года,

** - ступенчатый цилиндрический цоколь обеспечивает необходимую высоту для обзора моста

12 комментариев
2919 просмотров
Добавил: Риэлтор, 19 Мая 2020, 22:32
Редактировано: 25 Марта 2024, 16:52
Оцените:
(108 голосов)
Разместить ссылку у себя на ресурсе или в ЖЖ:
<a href='https://www.citywalls.ru/house31505.html' target='_blank'>Мост и павильон управления Каменноостровским мостом на Citywalls.ru</a>
Всего 12 комментариев
  • 20 Мая 2020, 09:20

    При прогулке по Лопухинскому саду меня заинтересовал павильон на острове, о котором ни слова не говорилось в одноимённой публикации и среди пейзажей сада было размещено без комментариев фото Lonely Walker и в личной переписке я спросил, кто из нас будет делать публикацию.
    Дальнейшие поиски позволили выяснить, что павильон был создан мостостроителями.

  • 20 Мая 2020, 10:16

    Информация о  павильоне и мосте к нему, а также фотографии  были добавлены мною в публикацию по Каменноостровскому мосту. В личной переписке с г-ном Риэлтером я высказалась против создания отдельной публикации по павильону. И уж точно не ожидала, что новая публикация будет им создана на основе моих фотографий, добавленных мною в другую публикацию.

    Попросила редактора удалить мои фотографии, добавленные автором публикации без моего согласия.

  • 20 Мая 2020, 10:48

    Не вижу смысла продолжать дискуссию...  Мне очень жаль, если  Вы не понимаете, что нарушили не юридические, а  моральные нормы.

  • 20 Мая 2020, 15:37

    Обращаю Ваше внимание на то, что фотографии размещенные на сйте авторами, сайту не принадлежат. Авторы публикуют их добровольно.  Поэтому, если автор требует, или даже просит удалить фото, мы это делаем. Про этику я даже не буду распространяться.

  • 20 Мая 2020, 22:07
    Ответ на "Обращаю Ваше внимание на то, что фотографии размещ" от Наталия

     Спорить не надо, послал фото моста и павильона.

  • 21 Марта 2025, 20:23

    1955 - 1960. pastvu.com



    1980 - 1983. Наводнение. Автор: Антон Балаж (pastvu.com)



    1980 - 1983. Наводнение. (pastvu.com)



    12.03.2025.



  • 21 Марта 2025, 20:53
    Ответ на "1980 - 1983. Наводнение. " от V_Malyj

     Спасибо за фото! Слева Железный Феликс?

  • 21 Марта 2025, 21:23
    Ответ на "Спасибо за фото! Слева Железный Феликс?" от Риэлтор

     Он самый.



    1951. spbarchives.ru ЦГАКФФД СПб. Фотодокументы. Опись 1БР-56. Ед.хр.70694



    1970-е. spbarchives.ru ГАКФФД СПб. Фотодокументы. Опись 1БР-41. Ед.хр.50507

  • 21 Марта 2025, 21:41

    Памятник поставлен в 1930 г., ск. А.В.Крыжановская. (Б.Н.Калинин, П.П.Юревич. Памятники Ленинграда и его окрестностей. Л., 1965, с.48-50).



    Меня всегда удивлял этот памятник. Казалось, стОит Железному Феликсу чуть сильнее нажать левой ногой - и пьедестал рухнет, а вместе с ним и Феликс.



    Этот "шедевр" уничтожен около 1991 г. По мне - туда ему и дорога.

  • 21 Марта 2025, 21:53
    Ответ на "Памятник поставлен в 1930 г., ск. А.В.Крыжановская" от S.P.

    Памятник демонтировали в 1992-м и при демонтаже разбили...

  • 22 Марта 2025, 01:43
    Ответ на "Памятник поставлен в 1930 г., ск. А.В.Крыжановская" от S.P.

     Пьедестал выполнен весьма художественно: серп и молот увековечены в граните.

    Откуда только гранит брали?                                                1980-83  фото Антон Балаж, часть

    .

  • 22 Марта 2025, 01:50
    Ответ на "Пьедестал выполнен весьма художественно: серп и мо" от Риэлтор

     C кладбищенских надгробий вестимо. Кстати железный только  Дровосек, а феликс Кровавый

    Поэтому цементная  левая вся в крови и отвалилась в 1992 г

Зарегистрируйтесь, чтобы оставить комментарий или добавить информацию в публикацию.
Фотография 9 из 29
Мост и павильон управления Каменноостровским мостом

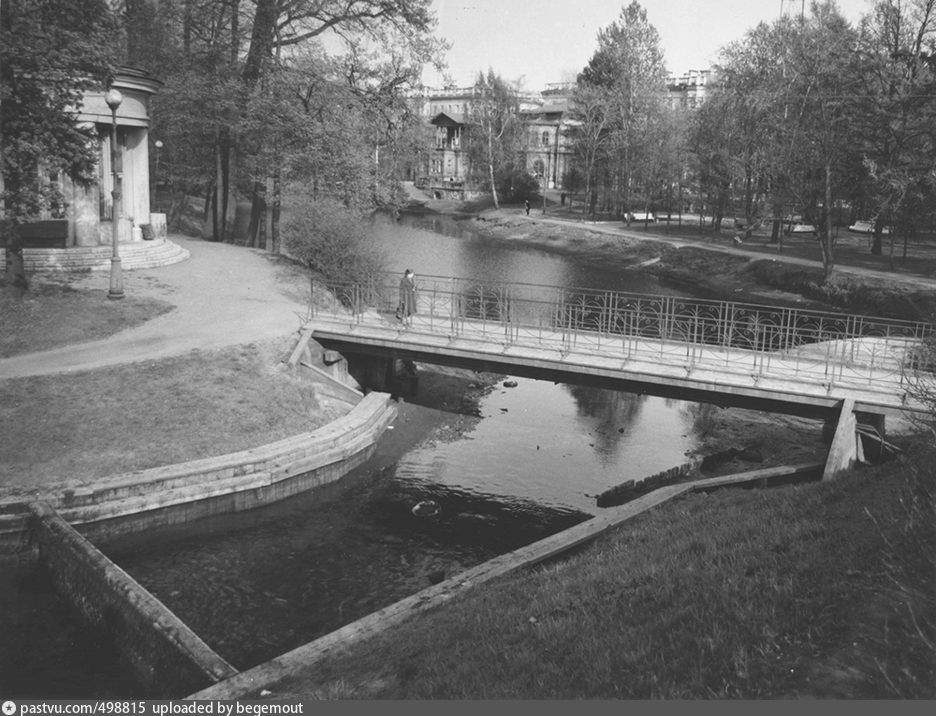

1955-1963 гг
